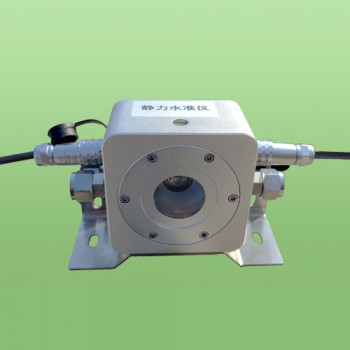

点击图片查看原图*、产品概述
静力水准仪是测量两点间或多点间相对高程变化的仪器。由储液器、芯体和 电路模块、保护罩等部件组成。沉降系统由多只同型号传感器组成,储液罐之间由通气管和通液管相连通,基准点置于*个稳定的水平基点,当测点相对于基准点发生升降时,将引起各点压力的变化。通过测量传感器压力的变化,来计算各测点相对水平基点的升降变化。
二、功能特点
1.采用压力传感器测量液体的压差,通过之前的标定拟合,从而对监测物体的沉降实现直接、直观的监测。
2.体积小、精度高、量程可选。
3.可以随着地面走势安装而不需要调平,不需要转点,全密封结构可以埋设于地下。
4.通过导气管屏除空气压力变化对测量精度的影响。
5.硬件具有RS485接口,可兼容性强,可外接Zigbee模块,实现Zigbee自组织网络。亦可外接4G模块,实现远程通信。
6.具有宽温度补偿(-20~80C),工作温度可达-40~125℃,适用于各种 环境;
7.测量点无需液面流动,只要沉降有液面压差就能实时体现,数据实时性 强。
8.采用各种低功耗的传感器和微处理器芯片,降低总线压降,可使总线供电距离 远。
三、基本参数
量 程:(0~500, 0~1000,0~2000)mm
综合精度:小于0.05%FS
非 线 性:0.02%FS
稳 定 性:<0.05%FSO/年
输出信号:RS485
供电电压:(9-36)V DC
工作温度范围:-40~80℃
补偿温度范围:-20~80℃
过载压力:100倍
介质材料:航空铝
电气连接:通气四芯电缆
防护等*:IP67 沉降监测 桥梁安全监测 铁塔沉降监测 位移监测
四、接线定义
线色 棕线 黑线 蓝线 灰线
RS485 电源正 电源负 485A 485B
五、应用范围
可应用于大型储罐、大坝、电站、高层建筑、基坑、隧道、桥梁、地铁等设施的沉降、位移监测。
